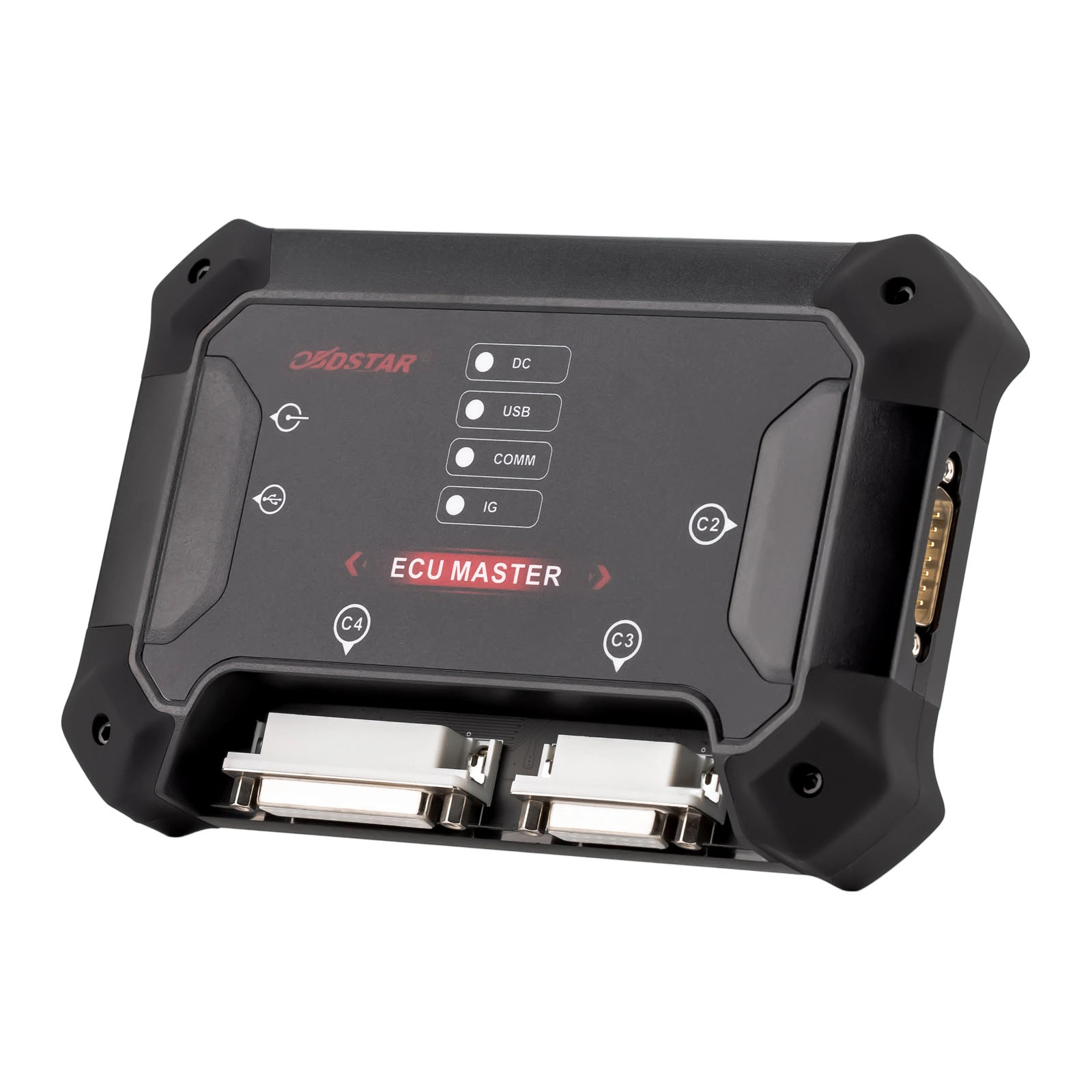

OBDSTAR ECU MASTER Configuration ACD, Support Passenger Car/ HD/ Collision Repair



1. Clonage d'ECM/TCM/BCM pour véhicules de tourisme:

Prise en charge de la lecture et de l'écriture des unités ECU de milliers de modèles de véhicules :

Séries BOSCH MED/EDC17, séries CONTINENTAL SIMOS, séries GPEC, séries DELPHI, unités DSG TCM, unités de la série MB FBS4, etc.

Prise en charge des fonctions avancées des ECU:

Calcul de checksum, conversion de données antidémarrage (IMMO), décryptage de données IMMO, activation/désactivation de l'antidémarrage (IMMO ON/OFF), étalonnage du capteur de température de liquide de refroidissement, étalonnage du kilométrage, étalonnage du temps de fonctionnement de l'ECU, lecture/écriture du VIN, réinitialisation à l'état « vierge », etc.

2. Clonage d'ECM/TCM/BCM pour véhicules lourds (HD):



Prend en charge les principales marques mondiales de véhicules utilitaires:





MERCEDES-BENZ, VOLVO, SCANIA, MAN, IVECO, ISUZU, MITSUBISHI FUSO, FAW, FORD etc.



TRACTOR/OHW(OFF-HIGHWAY VEHICLES/MACHINERY):



JOHN DEERE, CNH INDUSTRIAL, KUBOTA, YANMAR etc.





BOSCH, DENSO, CONTINENTAL, DELPHI, SIEMENS, CUMMINS, WABCO, ZF etc.



Supports ECU Advanced functions:



VlN Read/Write , Virgin Reset, Mileage Calibration, CheckSum, MAPS Read/Write, ECU Lock/Unlock, IMMO OFF/ON etc.



3. Réparation de carrosserie

Prend en charge la réinitialisation des systèmes Airbag, Batterie, SAS, etc.

Modèles pris en charge:



Voiture de tourisme：



1. Prise en charge des fonctions de lecture/écriture du VIN, de réinitialisation à l'état vierge et de personnalisation (transfert de données) pour les TCM Mercedes-Benz FBS3 et FBS4 via le mode BENCH.

2. Prise en charge de la fonction de clonage d'ECU pour les TCM des séries AISIN SH7058, SH7055, D70F4019 et R7F701204.

3. Prise en charge de la fonction de clonage d'ECU pour les TCM BMW 8HP GEN3 (TC275/TC277) via le mode BENCH.

4. Prise en charge des fonctions de clonage d'ECU et de lecture/écriture du VIN pour les TCM Jaguar/Land Rover 8HP GEN3 (TC275) et 9HP50 (TC275) via le mode BENCH.

5. Prise en charge de la fonction de clonage d'ECU pour le module Hyundai/Kia CANFD Kefico CPSCU1.11.3 TC233 SBW (ETCM).

6. Prise en charge de la lecture/écriture (R/W) via OBD/BENCH pour les ECU Ford de type MG1/MD1 GEN2 (CANFD), couvrant les modèles verrouillés postérieurs à 2020 (MD1CP061, MD1CS025, MD1CS027, MG1CS036, MG1CS040, MG1CS060, MG1CS055).

7. Prise en charge du transfert de données (EEPROM interne) et du clonage d'ECU pour les séries VW SIMOS, ME17 et EDC17.

8. Prise en charge de la fonction de clonage d'ECU pour les séries Magneti Marelli 11GB, 11GC, 11GDB, 11GF et 11MP via le mode BENCH.

9. Prise en charge de la fonction de clonage d'ECU BMS/VCU via le mode BENCH:



GEELY VCU BOSCH VC1-UP008.0 TC275TP



GEELY VCU BOSCH VC1-UP008.1 TC387QP



GREATWALL VCU BOSCH VC1-UP008.1 TC387QP



SAIC VCU BOSCH VCUP8.2 SPC574K



BYD YANGWANG VCU BOSCH VCU8.5



AUDI/VOLKSWAGEN/SEAT/SKODA BMS BOSCH INVCON3.3 TC275TP



AUDI/VOLKSWAGEN/SEAT/SKODA/GEELY BMS BOSCH INVCON2.3 TC1797



10. Prend en charge les fonctions de lecture/écriture Flash/EEPROM et de lecture/écriture du VIN pour la série Delphi MT (Chine).



11.Support FIAT/ALFA ROMEO/FERRARI MB91F526 BSI ECU Cloning function and IMMO Data Decryption(BCM250X、BCM952/BCM949...).
...





1.Support MB BENZ PLD(MR) series (MR-A2, MR-A3, MR-A4, MR-A5, MR-A6, MR-A7, MR-A8) Fonction de clonage d'ECU via le mode BENCH/BOOT.



2.Support MB BENZ ACM2, ACM2.1, ACM2.2 Fonction de clonage d'ECU via le mode BENCH.



3.Support MB BENZ ADM2, ADM3 Fonction de clonage d'ECU via le mode BENCH.



4.Support MB BENZ MCM2, MCM2.1 D2, MCM2.1 D3, MCM2.1 D4, MCM2.1 D5 Clonage d'ECU via les modes BENCH/BOOT, verrouillage/déverrouillage de l'ECU et lecture/écriture du VIN.



5.Support MB BENZ CPC/FR, CPC3, CPC4 , CPC5 Fonction de clonage d'ECU via le mode BENCH.



6.Support MB BENZ BOSCH, FESTO, WABCO MP4 TCMs Fonctions de clonage et de lecture/écriture d'ECU via le mode BENCH.



7.Support MB BENZ EBS4(WABCO), EBS4+(WABCO), EBS5(BOSCH) Fonction de clonage d'ECU via le mode BENCH.



8.Support MAN FFR, PTM, EDC7C3, EDC7C32 ECU Fonction de clonage via les modes BENCH, JTAG ou BDM.



9.Support SCANIA EMS S6, EMS S7, EMS S8, EMS EMD1, EGC4, EEC3, COO7, COO8, OPC5 Fonction de clonage d'ECU via le mode BENCH/JTAG.



10.Support MB BENZ/DAF/IVECO/HYUNDAI/MAN GS3.0, GS3.3, GS3.6 TCMs Fonction de clonage d'ECU via le mode BENCH/BOOT.



11.Support VOLVO EMS2.2, EMS2.3, EMS2.4 ECU Fonction de clonage via le mode BENCH.



12.Support CUMMINS CM1880A, CM1881, CM2150E, CM2220A, CM2350A, CM2150C, CM2220C, CM2880, CM871, CM2220B, CM2200A Fonction de lecture/écriture du VIN en mode BENCH.

...





1. Protocoles complets et compatibilité des modes

Prise en charge de la lecture et de l'écriture via OBD, BENCH, BOOT, JTAG, BDM et autres modes ; l'accent est mis sur des opérations sécurisées sur calculateur (ECU) sans ouverture du boîtier, avec une compatibilité étendue à une large gamme de calculateurs pour tous les modèles de véhicules.

2. Couverture fonctionnelle tout-en-un

Compatibilité avec les calculateurs des principales marques mondiales et prise en charge de processus complets : lecture/écriture ECM/TCM/BCM, gestion CS, remise à l'état vierge (Virgin), déchiffrement et appairage d'antidémarrage, modification du VIN et correction du kilométrage. Une solution unique pour répondre à tous les besoins de réparation quotidiens.



3. Conception intuitive pour une prise en main immédiate

Grâce à une interface conviviale, une structure de menu claire et une documentation complète — incluant des alertes pour prévenir les erreurs de manipulation —, même les débutants peuvent démarrer rapidement.

4. Solutions ciblées pour les défis majeurs du secteur

Maintenance précise pour les modules automobiles courants : clonage non destructif de BCM (FORD/VOLVO), décryptage des données IMMO (VW/AUDI), programmation et calibration de boîtes DSG (TCM), ainsi qu'adaptation de modules d'occasion pour les systèmes MB FBS4.


5. Axé sur le marché et régulièrement mis à jour

Pour rester en phase avec les évolutions de la réparation électronique automobile, nous proposons des mises à jour mensuelles incluant des améliorations continues des fonctionnalités, garantissant ainsi que nos outils et services répondent aux besoins actuels en matière de réparation et de diagnostic.

6. Support après-vente professionnel

Notre équipe technique expérimentée, bénéficiant d'une expertise directe du fabricant, assure un dépannage rapide, des conseils d'experts et des solutions complètes pour garantir le bon déroulement et l'efficacité des opérations de réparation.

Spécifications:


Système opérateur	Windows 10 ou version ultérieure
CPU	STM32H723, STM32F407
Tension de service	DC14V
Température de fonctionnement	-10℃—55℃（14℉—131℉）
Température de stockage	-20℃—70℃（-4℉—158℉）
Dimension	176mm*115mm*31.7mm
Garantie	Garantie matérielle d'un an ; mises à jour logicielles à compter de la date de fabrication (durée à déterminer)

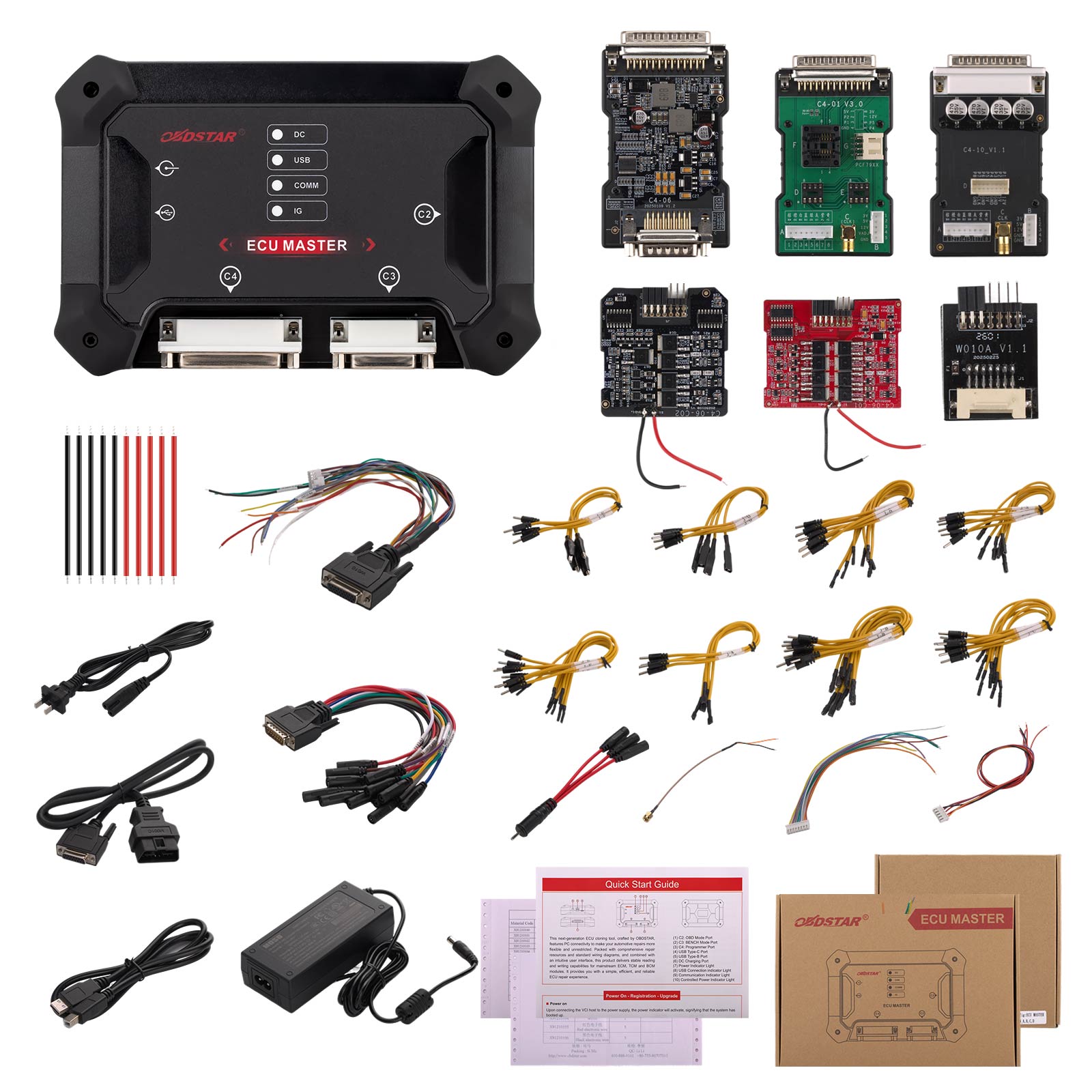

Package:

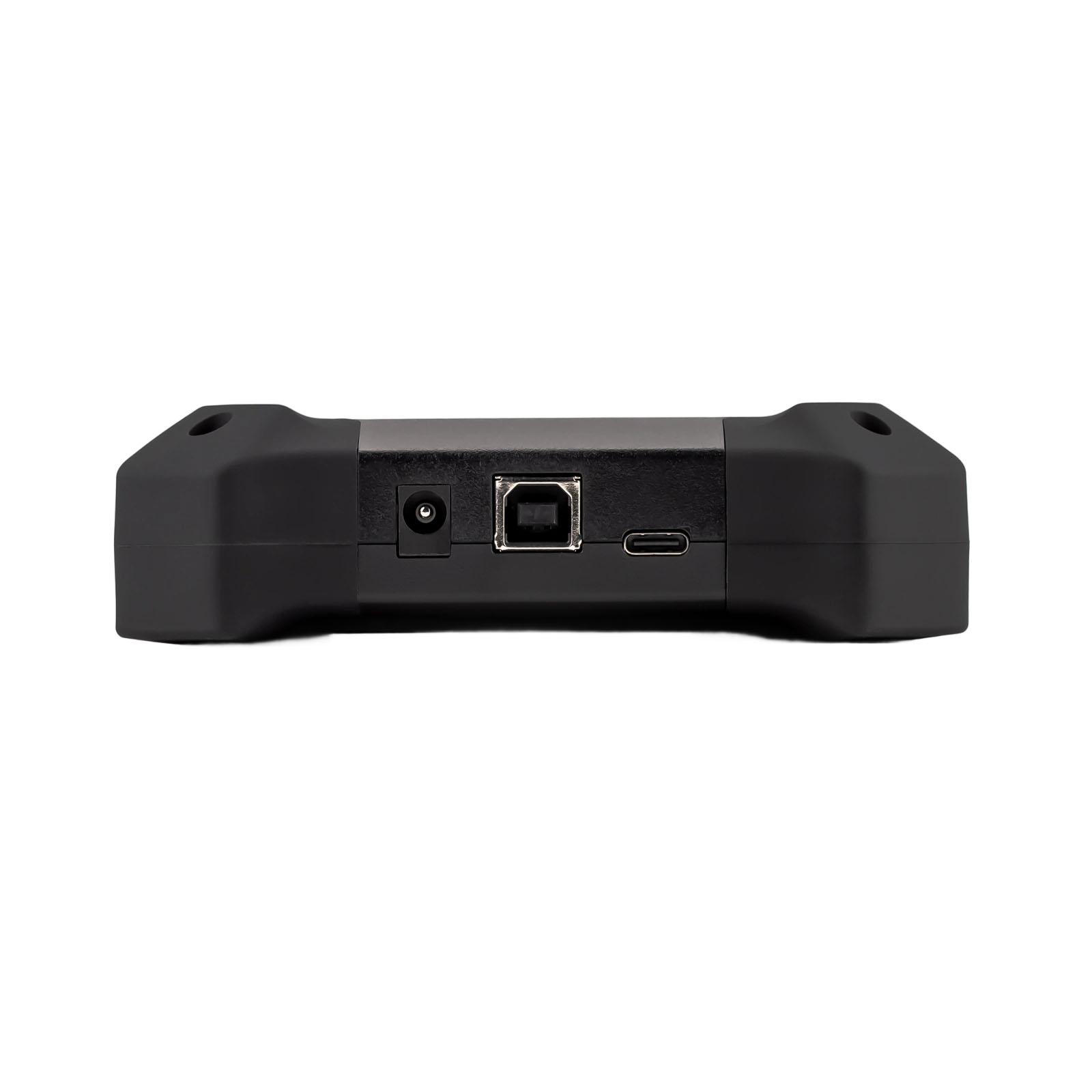

1pc x Hôte ECU MASTER

1pc x C4-10

1pc x Chargeur(14V 4.28A)

1pc x Câble d'alimentation

1pc x USB câble

1pc x 3-in-1 jumper câble

4pcs x J-A jumper

9pcs x J-B jumper

7pcs x J-C jumper

8pcs x J-D jumper

8pcs x J-E jumper

4pcs x J-F jumper

6pcs x J-N jumper

4pcs x J-O jumper

1pc x M001C

1pc x W004

1pc x W005

1pc x W006

1pc x BENCH-C-V1

1pc x C4-06 Hôte

1pc x C4-06-c01

1pc x C4-06-c02

1pc x W010A

1pc x W010

5pcs x Rouge fil électronique

5pcs x Noir fil électronique
