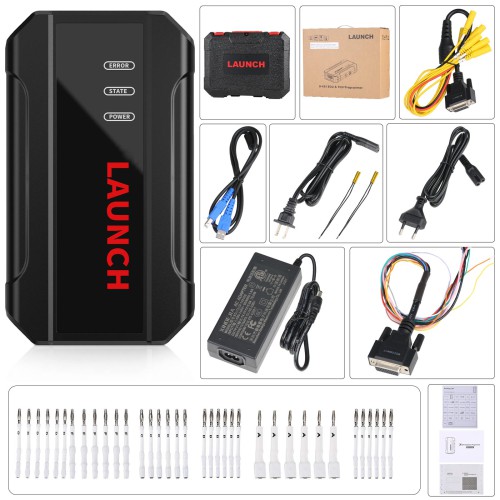

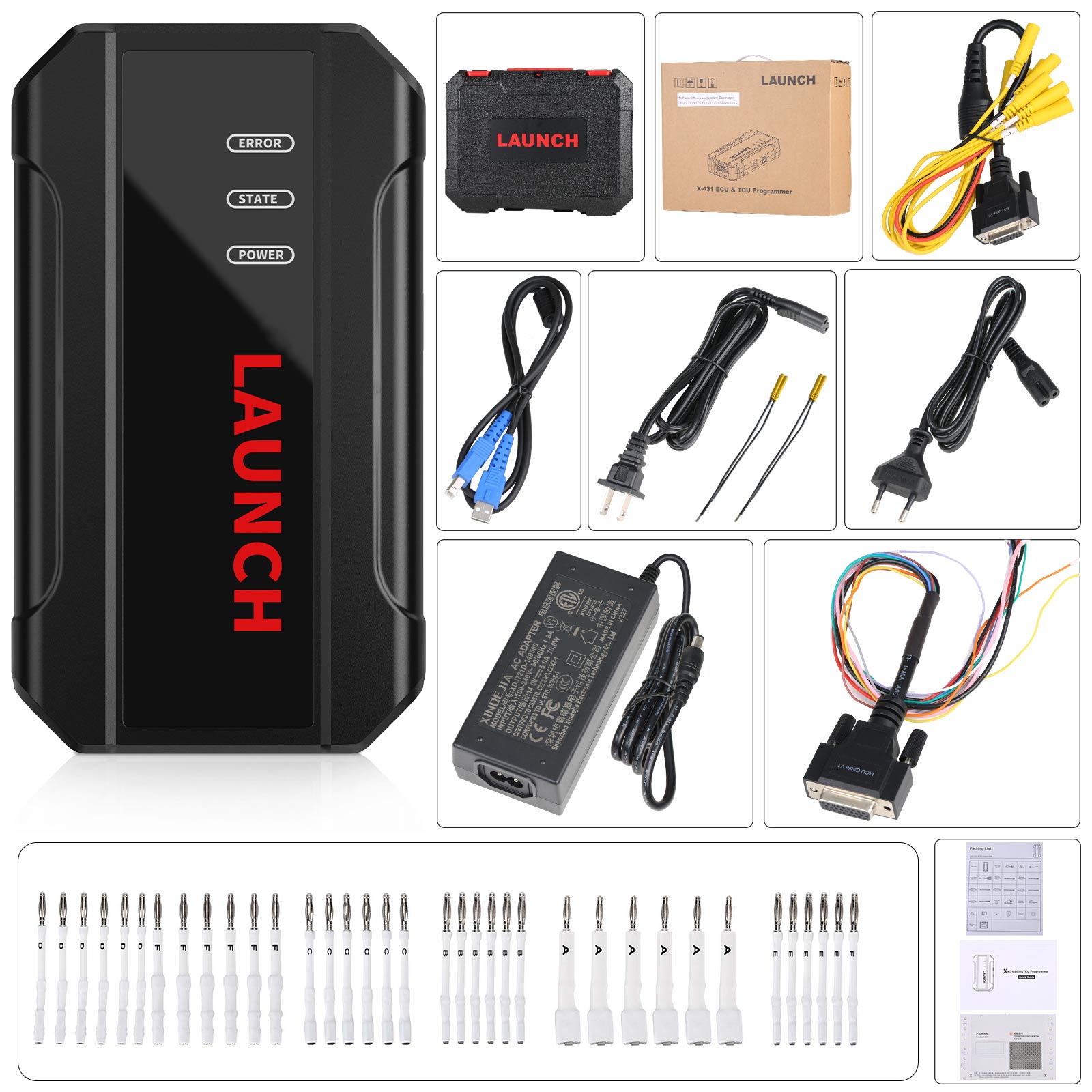

Launch X431 ECU TCU Module Clonage Device Outre-mer Configuration en ligne

PC Software Description:


Tout d'abord, connectez le programmeur X-431 ECU & TCU à l'ordinateur avec un fil troué. Ensuite, cliquez pour entrer dans le logiciel. Le numéro de série sera automatiquement reconnu par le programmeur X-431 ECU&TCU, et le code d'activation doit être obtenu à partir de la barre d'enveloppe du programmeur X-431 ECU&TCU. Cliquez sur [Activer] pour activer (activer une seule fois, pas besoin d'activer à nouveau plus tard), comme illustré à la Figure 1. Sans connexion, vous ne pouvez pas accéder au logiciel, comme illustré à la Figure 2.





I. Lecture/écriture de données ECU
1. Procurez-vous l'ECU correspondant.
(1) Méthode 1 : Obtenez le type d'ECU souhaité via la marque > le modèle > le moteur > l'ECU à tour de rôle, comme illustré à la figure 3.

(2) Méthode 2: Interrogez l'ECU souhaité en saisissant une valeur dans la zone de recherche. Les catégories de recherche incluent le numéro Bosch et la recherche, comme illustré à la figure 4. Par exemple, recherchez le moteur MED17.5.25 par recherche, comme illustré à la figure 5.







2. Cliquez sur [Diagramme de connexion directe] pour obtenir le schéma de connexion de l'ECU, comme illustré à la Figure 6.





3. Connexion: connectez l'ECU et la PCBOX conformément aux informations fournies dans le schéma de connexion. Le schéma de connexion physique de MED17.5.25 (utilisant la ligne de mode BENCH) est illustré à la figure 7, et le schéma de connexion physique utilisant l'adaptateur de boîte de vitesses est illustré à la figure 8.





4. Lisez l'ID de la puce, comme illustré à la Figure 9.





5. Sauvegardez les données EEPROM et enregistrez-les, comme illustré à la Figure 10 (la figure montre la page de sauvegarde des données lues).





6. Sauvegardez les données FLASH et enregistrez-les, comme illustré à la Figure 11 (la figure montre le processus de lecture des données FLASH).





7. Restaurer les données EEPROM/FLASH, comme illustré à la Figure 12 (la figure montre la page de sélection de fichier).





II. Traitement de l'information

1. Cliquez sur le bouton [Traitement des données] sur la page principale, comme illustré à la Figure 13, et sélectionnez [IMMO Off and File Verification] ([DTC Shield] n'est actuellement pas pris en charge), comme illustré à la Figure 14.



2. Vérification du fichier et IMMO désactivés (processus : sélectionnez le fichier > connectez le réseau pour obtenir > enregistrez le fichier), comme illustré à la figure 15.
