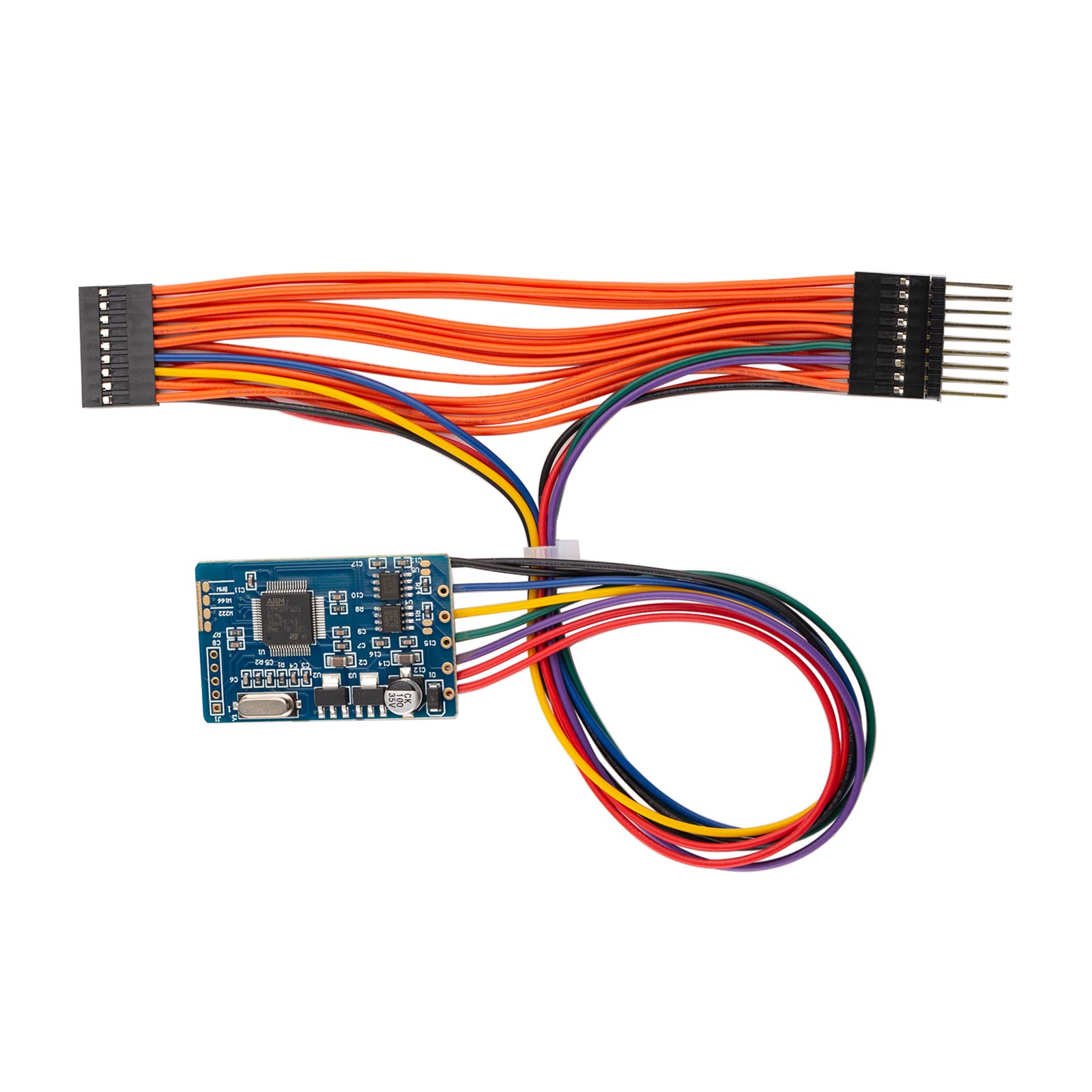

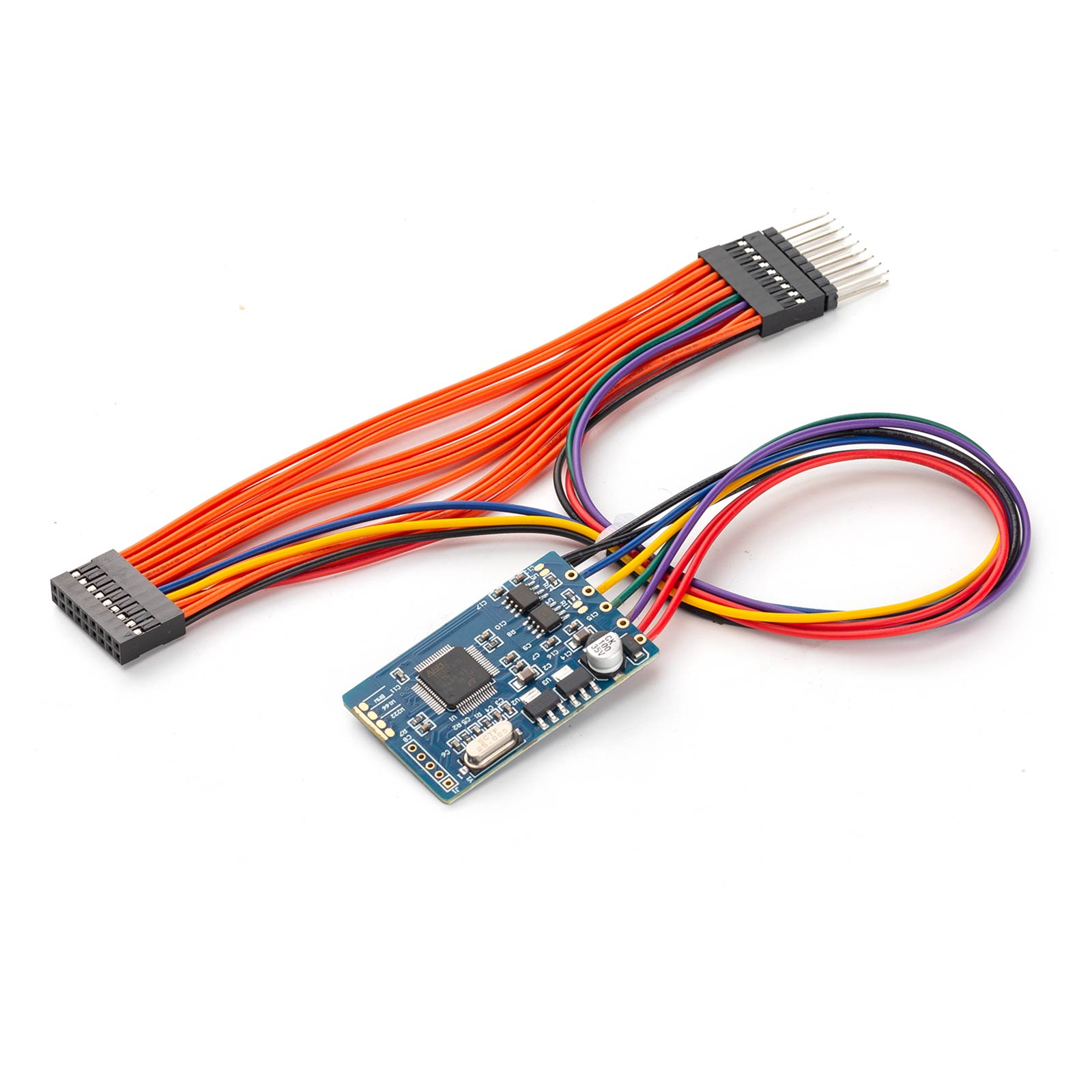

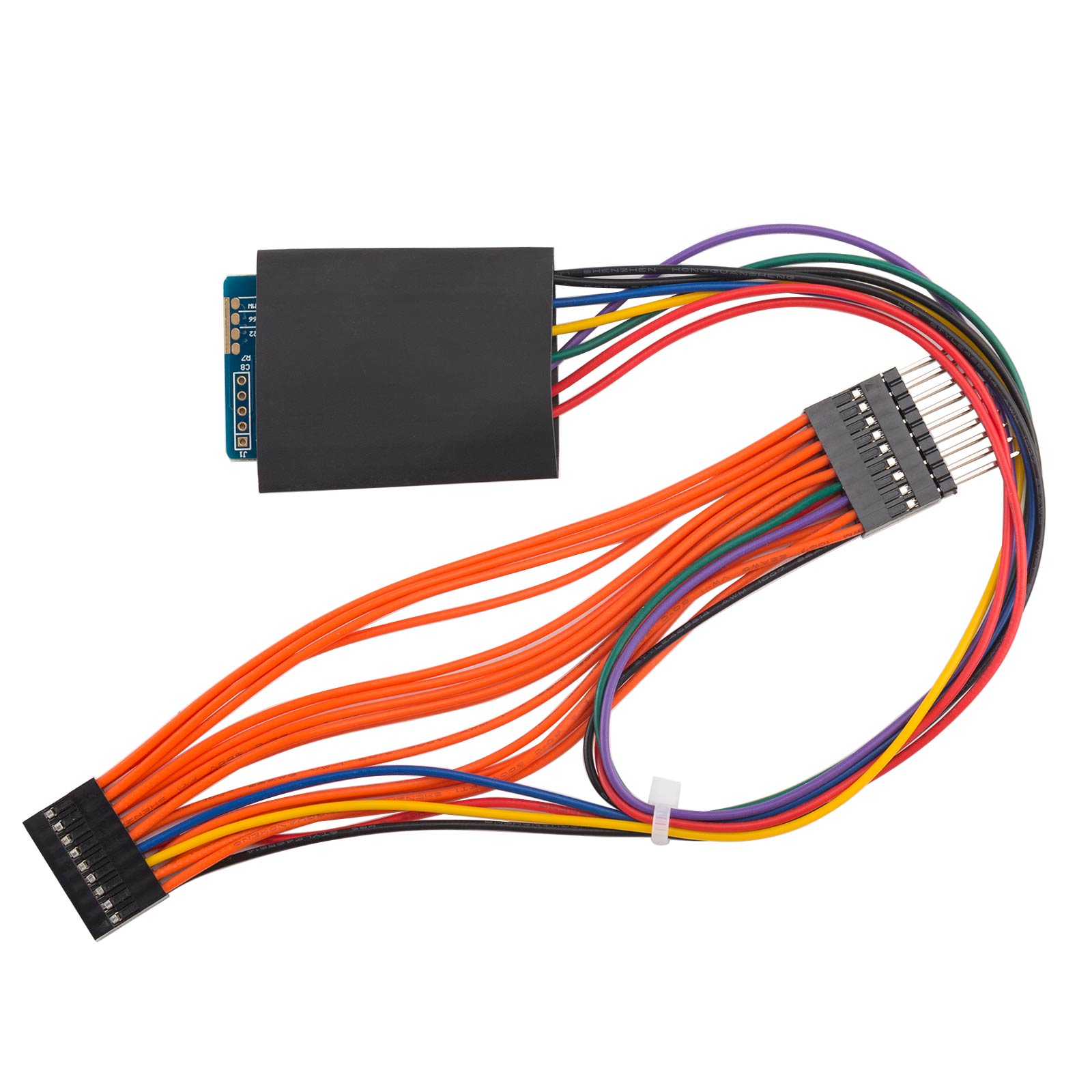

CAN Filter 18 en 1 Pour Benz/BMW Universal CAN Filter

Description du produit

CAN Filter 18 en 1 Pour Benz/BMW Universal CAN Filter

CAN Filter 18 en 1  Benz/BMW liste de véhicules:

Benz Modèle:

Benz 18 types châssis modèles: S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W166), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W197), CLA(W117), GLK(X204)

NOTICE!!
Nouveau style: 222/205/217
Ancien style: 166/212/463
Vérifier le modèle de la voiture correctement avant le réglage du kilométrage
Court-circuit W166 à l'ancienne
Nouveau style court circuit W222 à GND
Fil noir connecter à la prise 1

BMW Modèles:

BMW: CAS4/FEM Fxx
BMW 1 series F2X, 3 series F3X, BMW X5 etc., FEM ajustement de kilométrage(pas besoin d'enlever FEM, connectez-vous directement au tableau de bord);
BMW 5 series F10, 7 series F01/02 etc., CAS4 Fxx chassis.( F01, F02, F07, F18, F10, F20, F25, X3 etc., applicable pour 9S12 XEP series 5M48H/1N35H).

Ce filtre est universel pour plusieurs modèles de voiture, petit et pratique, facile à utiliser, avec une performance stable et fiable.

YH Benz/BMW Universal filter --- Diagramme pour BMW

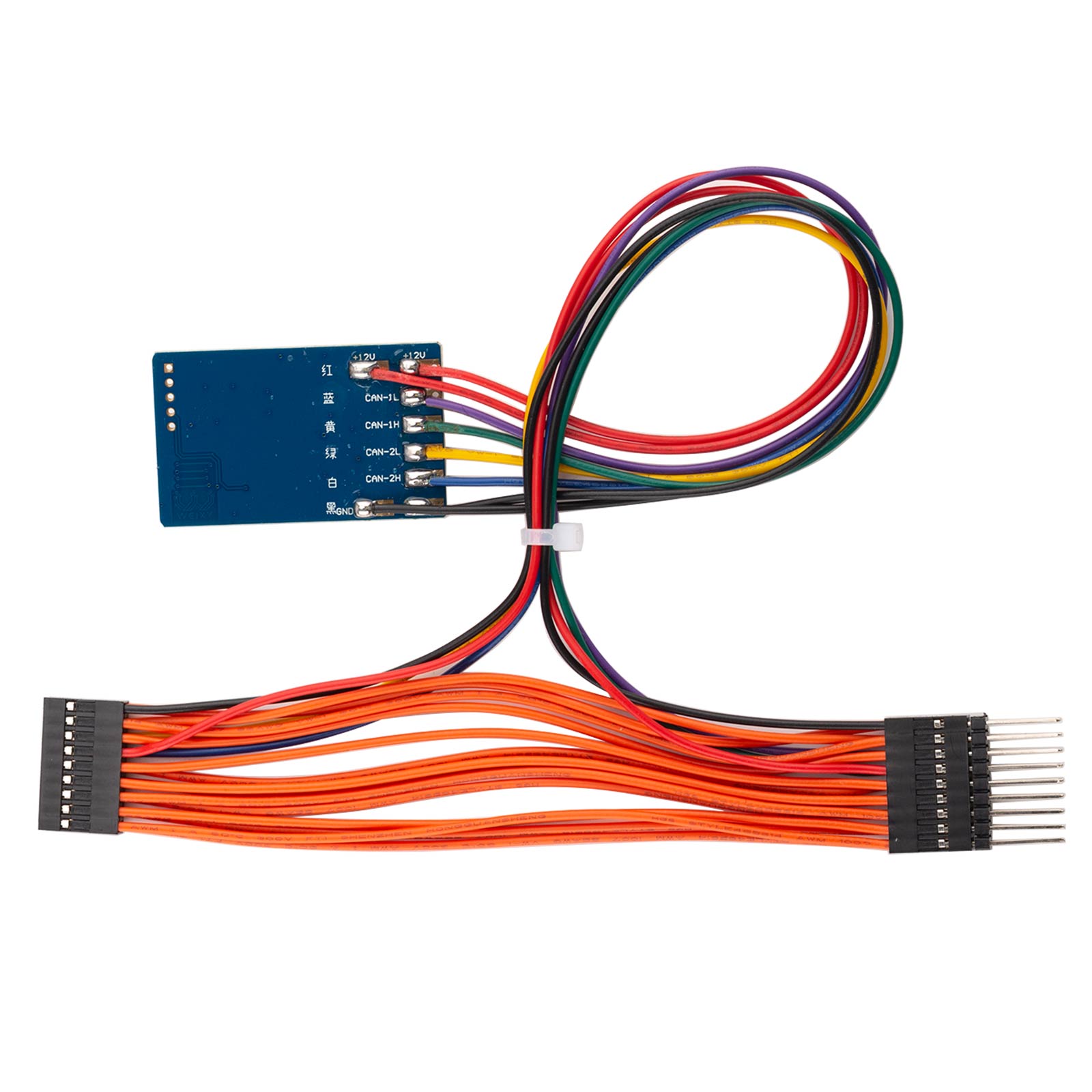

Voici le schéma de câblage:

Noir --------- GND
Rouge --------- + 12V
Blanc --------- + 5V
Violet -------- L1 (CAN_L1)
Vert -------- H1 (CAN_H1)
Jaune -------- L2 (CAN_L2)
Bleu --------- H2 (CAN_H1)

REMARQUER! S'il vous plaît connecter les 2 points BMW ensemble (court-circuit) AVANT la connexion à la voiture!

1. diagramme pour BMW 1 série F20 instrument:


2. diagramme pour BMW 3 série F30 instrument:


3. diagramme pour BMW 3 GT série F30 instrument:


4. diagramme pour American Standard BMW X5 F15 instrument:


5. diagramme pour l'USA Standard BMW X5 F15 instrument:


6. diagramme pour BMW FEM:


7. diagramme pour BMW CAS4 (1L15Y/5M48H/1N35H)


8. diagramme pour BMW X3 F25 instrument:

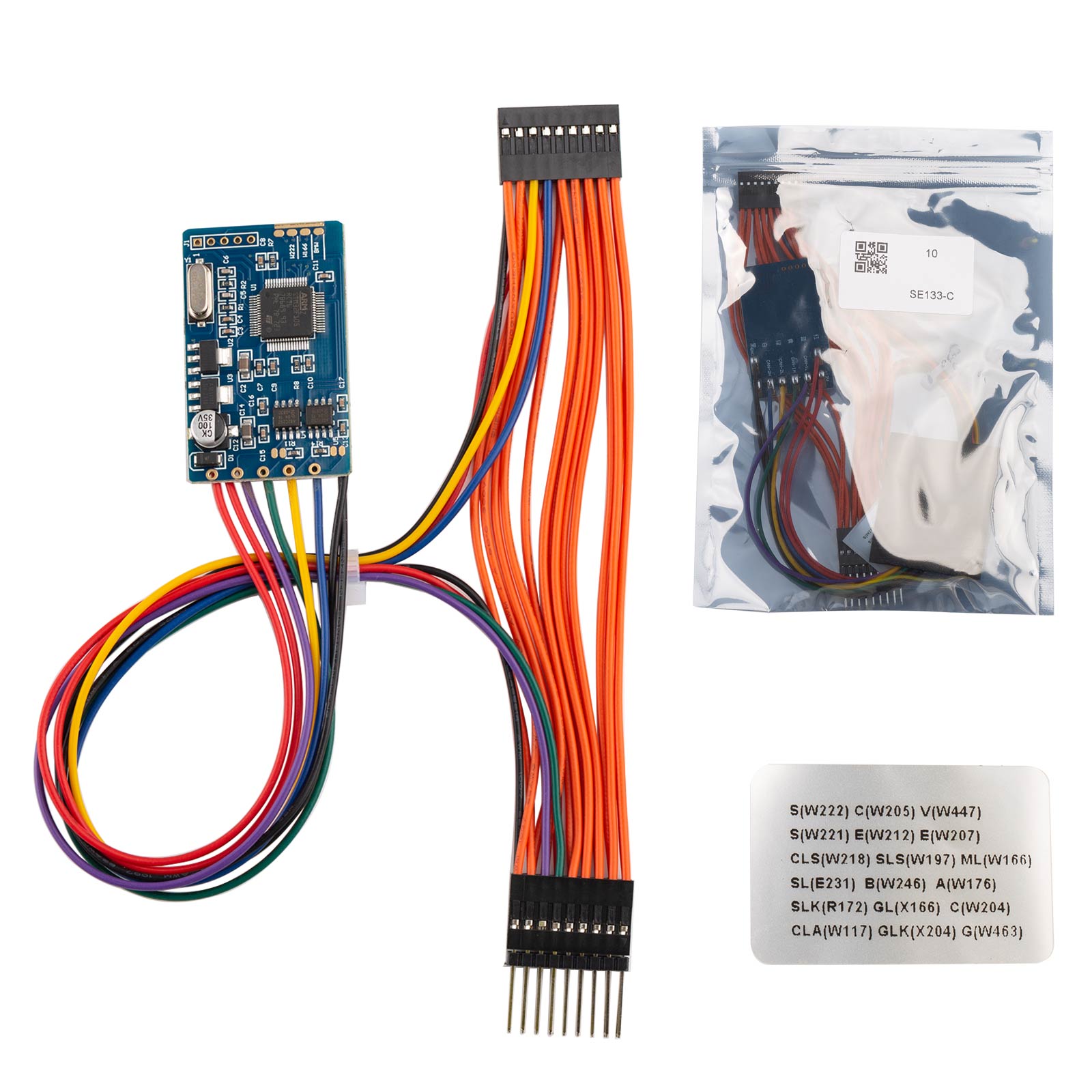

Paquet:

1pc x CAN Filter 18 en 1 pour Benz/BMW Universal filter
